CIMENTACIONES

OBJETIVO: Conocer los distintos tipos de cimentaciones, cómo funcionan en cada caso y como es su elaboración.

Se denomina cimentación al conjunto de elementos estructurales de una edificación cuya misión es transmitir sus cargas o elementos apoyados en ella al suelo, distribuyéndolas de forma que no superen su presión admisible ni produzcan cargas zonales. Debido a que la resistencia del suelo es, generalmente, menor que la de los pilares o muros que soporta, el área de contacto entre el suelo y la cimentación debe ser proporcionalmente más grande que los elementos soportados, excepto en suelos rocosos muy coherentes.

La cimentación es importante porque es el grupo de elementos que soportan a la superestructura. La estabilidad de una edificación depende en gran medida del tipo de terreno sobre el que se asienta.

§TIPOS DE CIMENTACIÓN:

La elección del tipo de cimentación depende especialmente de las características mecánicas del terreno, como su cohesión, su ángulo de rozamiento interno, posición del nivel freático y también de la magnitud de las cargas existentes. A partir de todos esos datos se calcula la capacidad portante, que, junto con la homogeneidad del terreno, aconsejan usar un tipo u otro diferente de cimentación. Siempre que es posible se emplean cimentaciones superficiales, ya que son el tipo de cimentación menos costoso y más simple de ejecutar. Cuando por problemas con la capacidad portante o la homogeneidad del mismo no es posible usar cimentación superficial se valoran otros tipos de cimentaciones.

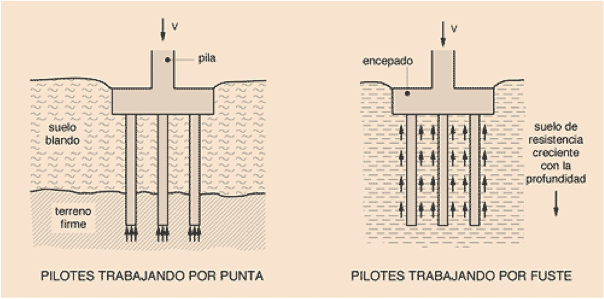

Hay dos tipos fundamentales de cimentación: directas y profundas.

Son aquellas que se apoyan en las capas superficiales o poco profundas del suelo, por tener éste suficiente capacidad portante o por tratarse de construcciones de importancia secundaria y relativamente livianas. En este tipo de cimentación, la carga se reparte en un plano de apoyo horizontal.

En estructuras importantes, tales como puentes, las cimentaciones, incluso las superficiales, se apoyan a suficiente profundidad como para garantizar que no se produzcan deterioros. Las cimentaciones superficiales se clasifican en:

vCimentaciones ciclópeas.

vZapatas.

          -Zapatas aisladas.

          -Zapatas corridas.

          -Zapatas combinadas.

vLosas de cimentación.

§ZAPATAS AISLADAS:

Son un tipo de cimentación superficial que sirve de base de elementos estructurales puntuales como son los pilares; de modo que esta zapata amplía la superficie de apoyo hasta lograr que el suelo soporte sin problemas la carga que le transmite.

El término zapata aislada se debe a que se usa para asentar un único pilar, de ahí el nombre de aislada. Es el tipo de zapata más simple, aunque cuando el momento flector en la base del pilar es excesivo no son adecuadas y en su lugar deben emplearse zapatas combinadas o zapatas corridas en las que se asienten más de un pilar. La zapata aislada no necesita estar junta pues al estar empotrada en el terreno no se ve afectada por los cambios térmicos, aunque en las estructuras si que es normal además de aconsejable poner una junta cada 30 m aproximadamente, en estos casos la zapata se calcula como si sobre ella solo recayese un único pilar. Una variante de la zapata aislada aparece en edificios con junta de dilatación y en este caso se denomina "zapata bajo pilar en junta de diapasón".

En el cálculo de las presiones ejercidas por la zapata debe tenerse en cuenta además del peso del edificio y las sobrecargas, el peso de la propia zapata y de las tierras que descansan sobre sus vuelos, estas dos últimas cargas tienen un efecto desfavorable respecto al hundimiento.

§ZAPATAS CORRIDAS:

Se emplean para cimentar muros portantes, o hileras de pilares. Estructuralmente funcionan como viga flotante que recibe cargas lineales o puntuales separadas.

Son cimentaciones de gran longitud en comparación con su sección transversal. Las zapatas corridas están indicadas como cimentación de un elemento estructural longitudinalmente continuo, como un muro, en el que pretendemos los asientos en el terreno. También este tipo de cimentación hace de arriostramiento, puede reducir la presión sobre el terreno y puede puentear defectos y heterogeneidades en el terreno. Otro caso en el que resultan útiles es cuando se requerirían muchas zapatas aisladas próximas, resultando más sencillo realizar una zapata corrida.

Las zapatas corridas se aplican normalmente a muros. Pueden tener sección rectangular, escalonada o estrechada cónicamente. Sus dimensiones están en relación con la carga que han de soportar, la resistencia a la compresión del material y la presión admisible sobre el terreno. Por practicidad se adopta una altura mínima para los cimientos de hormigón de 3 dm aproximadamente. Si las alturas son mayores se les da una forma escalonada teniendo en cuenta el ángulo de reparto de las presiones.

En el caso de que la tierra tendiese a desmoronarse o el cimiento deba escalonarse, se utilizarán encofrados. Si los cimientos se realizan en hormigón apisonado, pueden hormigonarse sin necesidad de los mismos.

§ZAPATAS COMBINADAS:

Es un elemento que sirve de cimentación para dos o más pilares. En principio las zapatas aisladas sacan provecho de que diferentes pilares tienen diferentes momentos flectores. Si estos se combinan en un único elemento de cimentación, el resultado puede ser un elemento más estabilizado y sometido a un menor momento resultante.

§LOSA DE CIMENTACIÓN:

Es una placa de hormigón apoyada sobre el terreno la cual reparte el peso y las cargas del edificio sobre toda la superficie de apoyo.

Las losas son un tipo de cimentación superficial que tiene muy buen comportamiento en terrenos poco homogéneos que con otro tipo de cimentación podrían sufrir asentamientos diferenciales. También en terrenos con muy poca capacidad portante. Las losas más sencillas son las losas de espesor constante, aunque también existen la losas nervadas que son más gruesas según la dirección de muros o filas de pilares. Su cálculo es similar al de una losa plana de azotea invirtiendo las direcciones de los esfuerzos y aplicando las cargas tanto axiales como uniformes provenientes de todo el edificio. Las trabes de estas losas se invierten para quedar enterradas en el terreno y evitar obstáculos al aprovechamiento de la superficie, que queda lista para ocuparse como un firme aunque su superficie aún es rugosa.

CONCLUSIÓN: Esta investigación me sirvió para conocer los distintos tipos de cimentaciones, así como saber cuál es la que se debe emplear en cada caso.

Considero que es muy importante conocer cual es su tipo de armado, función y saber hacer los cálculos necesarios.

Al leer sobre cada una de estas tuve una mejor idea sobre los tipos de cimentación y sus usos, ya que no había comprendido de manera clara sobre sus diferencias y en qué momento debo emplearlas.
